石材在應(yīng)用時(shí)，有人會(huì)喜歡整個(gè)地面全用同一種板材，追求整體效果;也有人不喜歡單一的色彩，追求拼花、拼圖、線條等帶來的多層次美感。

兩種不同的思路應(yīng)用都非常廣泛。然而，后一種設(shè)計(jì)某些時(shí)候卻在研磨和拋光環(huán)節(jié)帶來不小的問題。由于要使用不同板材進(jìn)行拼接，所涉及的石材品種多樣，硬度、吸水率、出光特性等各項(xiàng)參數(shù)有時(shí)會(huì)差異巨大。比如，如果是大理石和大理石的拼接，就還好一些，最頭疼的莫過于大理石、石灰石和花崗石拼接，硬度差異很大，很容易把軟的地方磨低了。如果碰上大理石、花崗石、瓷磚的“三拼”，就更難搞。

這個(gè)問題，我們可以多花幾次探討，這次我們給大家分享一個(gè)更為特殊的案例。非常少見，而且可以說非常的有趣。究竟是怎么回事呢?我們往下看。

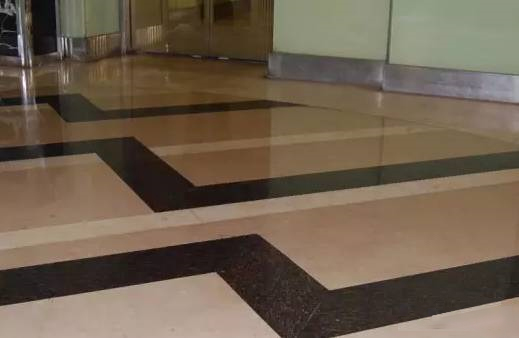

不同板材的拼裝

一、白沙米黃+紫羅紅的拼裝

這個(gè)案例是2013年的一個(gè)項(xiàng)目，是鄭州某豪華酒店8樓奢侈品區(qū)域的地面。當(dāng)時(shí)的設(shè)計(jì)師，應(yīng)該是看中了白沙米黃雍容典雅的色彩和質(zhì)感，因此作為地面的主材料使用。同時(shí)，又選擇了紫羅紅來搭配，做出具有動(dòng)感的線條設(shè)計(jì)。這樣的設(shè)計(jì)，當(dāng)然美感十足。但是等到翻新的時(shí)候，卻遇上了非常棘手，而且非常少見的問題。

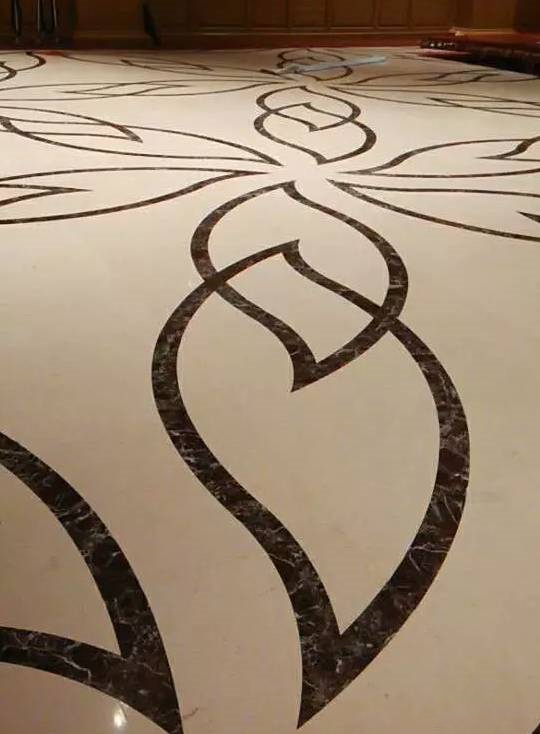

現(xiàn)場(chǎng)石材

1、先看這兩種石材的參數(shù)

白沙米黃和紫羅紅全都產(chǎn)自土耳其。但是這兩種石材的性能參數(shù)的差異，可謂是天壤之別。

白沙米黃中，CaO含量高達(dá)52.13%，因此它實(shí)際上是一種石灰石，具備石灰石都有的硬度低，吸水率高的特點(diǎn)。它的肖氏硬度只有33，而吸水率高達(dá)3.35%。

再看紫羅紅，紫羅紅的CaO含量只有20.68%，但二氧化硅含量卻達(dá)到了23.64%，這就使紫羅紅不但硬度高，而且致密度高，吸水率就低。它的肖氏硬度達(dá)到了67，吸水率只有0.43%。

兩種石頭拼到一起，其實(shí)就是兩種不同的參數(shù)碰撞到了一起，那么，會(huì)出現(xiàn)什么問題呢?

2、意想不到的棘手情況

像這樣硬度差異過大的拼裝，首先遇到的問題，恐怕就是研磨的時(shí)候磨片對(duì)石頭的切削不均勻，硬質(zhì)的很難磨掉，但軟質(zhì)的一磨就掉一層。但這個(gè)案例的難點(diǎn)還不在這里，最棘手的在于:

①白沙米黃，防護(hù)難做

前面說過，白沙米黃吸水率高，能吸水，也就能吸防護(hù)劑。如此粗糙的石頭，用水性防護(hù)劑做，防水防污能力還是不能完全有保障。但是用油性防護(hù)劑做，又有問題。

如果油性防護(hù)劑涂刷量少，只有表面薄薄的一層，那么這么軟的石頭，上去一磨防護(hù)層就沒了。如果足量的涂刷，那么白沙米黃就會(huì)像海綿一樣，吸飽了油性防護(hù)劑之后，一來難以干透，二來會(huì)出現(xiàn)變色現(xiàn)象，整個(gè)地面看上去有種油油的感覺，就失去了白沙米黃天然的色彩?？瓷先ズ懿皇娣?。

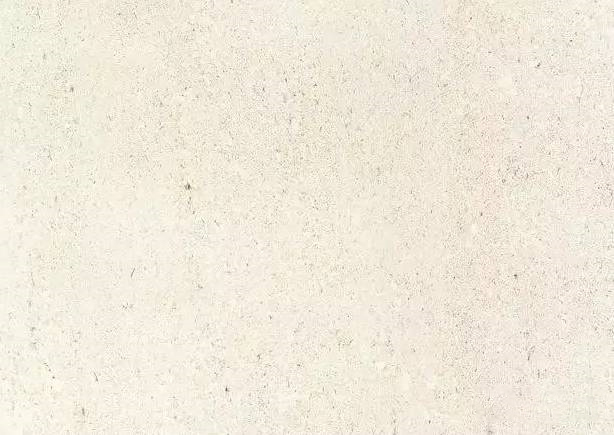

白沙米黃

②紫羅紅掉色

防護(hù)沒有做好，白沙米黃吸水率又這么高，上去這么一研磨，就出現(xiàn)了一個(gè)非常少見的棘手問題：紫羅紅研磨之后的碎屑，被白沙米黃吸收。

而且，這種“顏料”，是石材的礦物質(zhì)粉造成的，而且恰恰白沙米黃的吸水能力又這么強(qiáng)，所以滲透的非常牢固，試了各種清洗材料，都洗不掉。結(jié)果，整個(gè)地面，就像被墨水染過一樣，一塌糊涂。

酒店當(dāng)然非常生氣，要求裝飾公司必須解決問題。最后又重新找到我們來處理。那么，這種非常罕見的污染，要如何處理?這樣的工程又該怎么做呢?

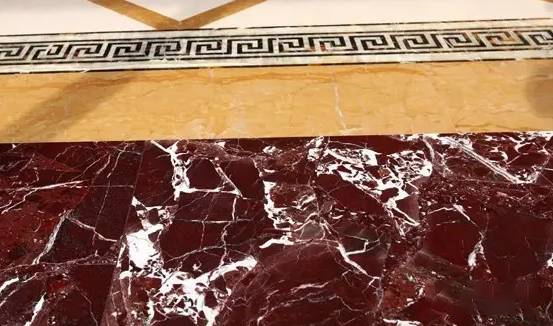

紫羅紅

二、最終的施工方法

石材護(hù)理，往淺了說，不過就是那幾個(gè)步驟而已，沒什么神秘的;但是往深了說，就這幾個(gè)步驟，如何能嫻熟而又靈活的運(yùn)用，面對(duì)成千上完的不同情況都能最終解決問題，這就難了。比如本案例，最終的施工方法，也并沒有逃出防護(hù)、研磨、拋光這幾個(gè)基礎(chǔ)環(huán)節(jié)。

那么是怎么做的呢?我們接著看。

1、防護(hù)環(huán)節(jié)

以白沙米黃超強(qiáng)的吸水率，即便是做過防護(hù)，這些粉塵依然會(huì)產(chǎn)生染色現(xiàn)象。但即便如此，防護(hù)還是要做，而且一定要做。

既然單用水性防護(hù)劑不行，單用油性防護(hù)劑也不行。經(jīng)過測(cè)試，我們最終給出的方法是：先用水性防護(hù)劑，對(duì)白沙米黃進(jìn)行飽和防護(hù)處理，然后再用油性防護(hù)劑處理。操作步驟大致如下：

步驟一：將VD復(fù)合硅烷防護(hù)劑1:13比例兌水，調(diào)均勻。

步驟二：調(diào)好的容易倒到地上，用刮板或干凈的塵推均勻攤開。觀察防護(hù)劑滲透效果，如果發(fā)現(xiàn)推過去馬上就吸收了，就再兌防護(hù)劑，再刷。

步驟三：一直刷到整個(gè)地面能保持一個(gè)濕潤(rùn)的效果達(dá)10分鐘左右還不干，就證明防護(hù)劑刷足了。

步驟四：刷足之后，晾干24小時(shí)以上。

步驟五：將VD滲透型石材防護(hù)劑倒在地面上，用滾筒或全新的塵推均勻攤開，也是涂刷到表面能保持10分鐘的濕潤(rùn)位置，證明滲透型防護(hù)劑(即油性防護(hù)劑)也刷足了。

步驟六：晾干24小時(shí)以上，即可進(jìn)行后續(xù)的翻新操作。

備注：使用水性+油性的組合式防護(hù)處理，對(duì)白沙米黃這種吸水率奇高的石材，是最好的方法。既能保證防護(hù)效果，又防止因油性防護(hù)劑的過量吸收而導(dǎo)致的變色。

2、研磨環(huán)節(jié)

紫羅紅+白沙米黃的組合，之所以會(huì)出現(xiàn)變色現(xiàn)象，是研磨時(shí)紫羅紅微小的礦物顆粒進(jìn)入到白沙米黃粗糙的結(jié)構(gòu)中所致，即便防護(hù)也不能完全杜絕。

那么，此時(shí)就需要我們進(jìn)行逆向思維，既然防護(hù)達(dá)不到效果，我們就應(yīng)該轉(zhuǎn)而分析這些研磨出的小礦物顆粒，它們要粗糙到什么程度，才能被阻塞在白沙米黃的材質(zhì)結(jié)構(gòu)之外。比如研磨到1000#以上，研磨出的礦物顆粒的直徑就已經(jīng)達(dá)到了10微米級(jí)別，顆粒已經(jīng)很細(xì)，產(chǎn)生的吸附作用很強(qiáng)，此時(shí)即便清洗、抽機(jī)抽，也無法完全去除了。

經(jīng)過現(xiàn)場(chǎng)測(cè)試發(fā)現(xiàn)，只有在150#以下的號(hào)段，才不會(huì)造成染色現(xiàn)象。于是，施工時(shí)，我們就只使用50#、150#這兩個(gè)號(hào)段進(jìn)行了整體研磨，每個(gè)號(hào)段井字交叉，均勻細(xì)膩的研磨了3遍。

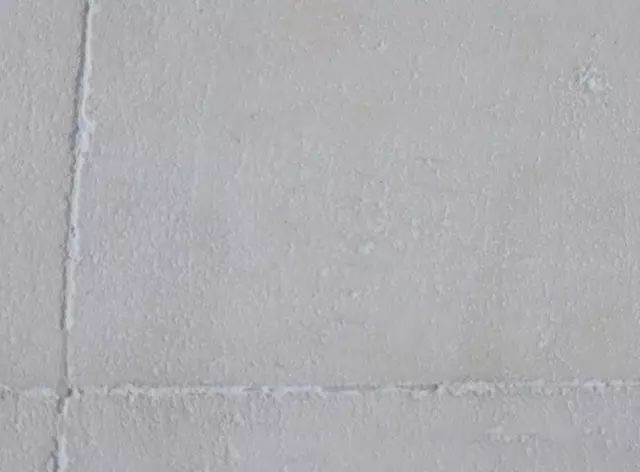

非常軟的白沙米黃

3、拋光環(huán)節(jié)

這里可能很多人都大跌眼鏡了，才磨到150#，拋光怎么辦?

這就要用到了2013年，當(dāng)時(shí)還處在研發(fā)測(cè)試過程中的VD大理石黃金粉的前身。在那之前，很多結(jié)晶粉還是要研磨到3000#使用的，原因就是它們無論是刻蝕出光，或者填補(bǔ)能力，都沒有取得質(zhì)的突破。石材研習(xí)社（微信號(hào)stone5A）

但在黃金粉中，我們率先突破性的加入了高性能樹脂的成分，以及SiC磨料，再加上化學(xué)刻蝕效率更高的氟硅酸成分，恰好碰上了這個(gè)棘手的項(xiàng)目之后，這種新思路下做出的結(jié)晶粉就如同“及時(shí)雨”一般發(fā)揮出了巨大的性能優(yōu)勢(shì)。

就用這個(gè)當(dāng)時(shí)還未定型的黃金粉的測(cè)試品，研磨完150#之后直接拋光，光澤度從3~5度直接躍升至60度左右。拋磨3遍，最終成品光澤度達(dá)到了80~85度。整個(gè)地面效果柔和、典雅，雖然光澤度不是很高，但酒店最終很滿意，順利驗(yàn)收通過。

但這種方法，也不無遺憾，那就是上面的紫羅紅，畢竟只磨到了150#，拋完之后光澤度還是有的，但是細(xì)看上面的劃痕還是很重。但由于面積不大，所以不影響整體效果。

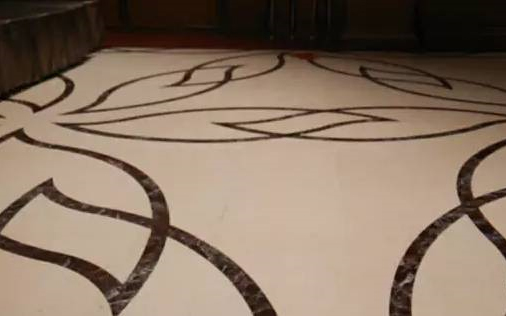

現(xiàn)場(chǎng)

三、給我們的一些啟示

不同板材之間的拼接，造成的施工難題，我們后面還會(huì)有很多個(gè)話題可以探討。

我們常說要干一行、愛一行，因?yàn)槟阒挥袩釔郏旁敢飧冻鼍θプ聊?、去研究。這學(xué)與不學(xué)，精與不精，其中的差異絕非說說而已，有時(shí)那就是實(shí)實(shí)在在的真金白銀。比如，這個(gè)項(xiàng)目上的這家裝飾企業(yè)，就實(shí)實(shí)在在的跌了一個(gè)價(jià)值高達(dá)百萬元的大跟頭，損失不可謂不慘重。

石材護(hù)理這門手藝，可以說是易學(xué)難精。就像郭德綱形容相聲一樣，這一行門檻很低，不管誰推門就能進(jìn)來，但是進(jìn)來之后，發(fā)現(xiàn)臺(tái)階在門里面。想要進(jìn)步、想要提升，非得多學(xué)習(xí)、多研究不可。
